LY-SMS-22G 高精度太阳辐射监测系统

         高精度太阳辐射监测系统（LY-SMS-22G）依照国际行业应用标准和研究标准， 专为气象、光伏电站（PV）、聚热太阳能电站（CSP）和聚光光伏电站（CPV）太阳能评估和监测设计。系统采用EKO国际品质太阳辐射传感器，其收集得到的高精度太阳辐射数据适用于太阳能资源评估、气候及相关应用和研究。

应用领域

         太阳能资源评估及相关应用和研究；气候与环境研究；农林牧业；建筑设计等。

系统特点

l  辐射传感器：国际高精度和较快的响应速度 (<1s) ；

l  太阳追踪器：高品质，双轴全自动追踪精度<0.01°；GPS定位，四

l  象限修正，闭环设计；

l  多用途： Secondary、First Class、Second Class等级辐射传感器、

l  光谱辐射及气象要素监测；

l  易维护，低功耗：Harmonic系统技术，高稳定性，长时期免维护；可远程操作及控制；适合野外长期观测；

l  品质保证：ISO9001，ISO17025和ISO14001，CE国际认证，性能可靠，可用于政府、世界银行资质审核和贷款评估。

系统配置图：

标准配置：

1)        CR1000数据采集器

2)        NL116通讯存储模块

3)        MS56 直接辐射表

4)        MS802F总辐射表、散射辐射表、斜面辐射表

5)        （配加热通风罩）

6)        SMS-22G太阳跟踪器带散射组件

7)        太阳跟踪器底座安装套件

8)        LUFFT 500 一体式气象站（风速、风向、气压、空气温湿度）

9)        雨量桶（选配）

10)     ENC4030 数采机箱

11)     太阳能充电控制器及充电电池

12)     通讯模块

13)     3米不锈钢支架

14)     横臂支架

对于云的监测，可以选配一下15或16选项

15)     SRF02天空成像仪（选配）

16)     CS135云高仪（选配）

对于研究光谱对太阳能板效能应用的客户可选配

17)     MS-700光谱辐射计（选配）

通讯方式：

    SMS-22G系统一般作为高端的长期辐射测量系统一般会成为太阳能投产电站的首选。数据采集器配备的LOGGERNET专用软件，通过电脑与数采直接相连采集相关数据。

    不过，许多客户希望采用其他的通讯和传输方式，通过OPC、MODBUS、API、RTMC PRO、DNP3乃至EAMIL等把数据直接发送给客户或者用户自己的软件对我们都不是问题，只需我们一定的程序和硬件配合就能轻松达到。

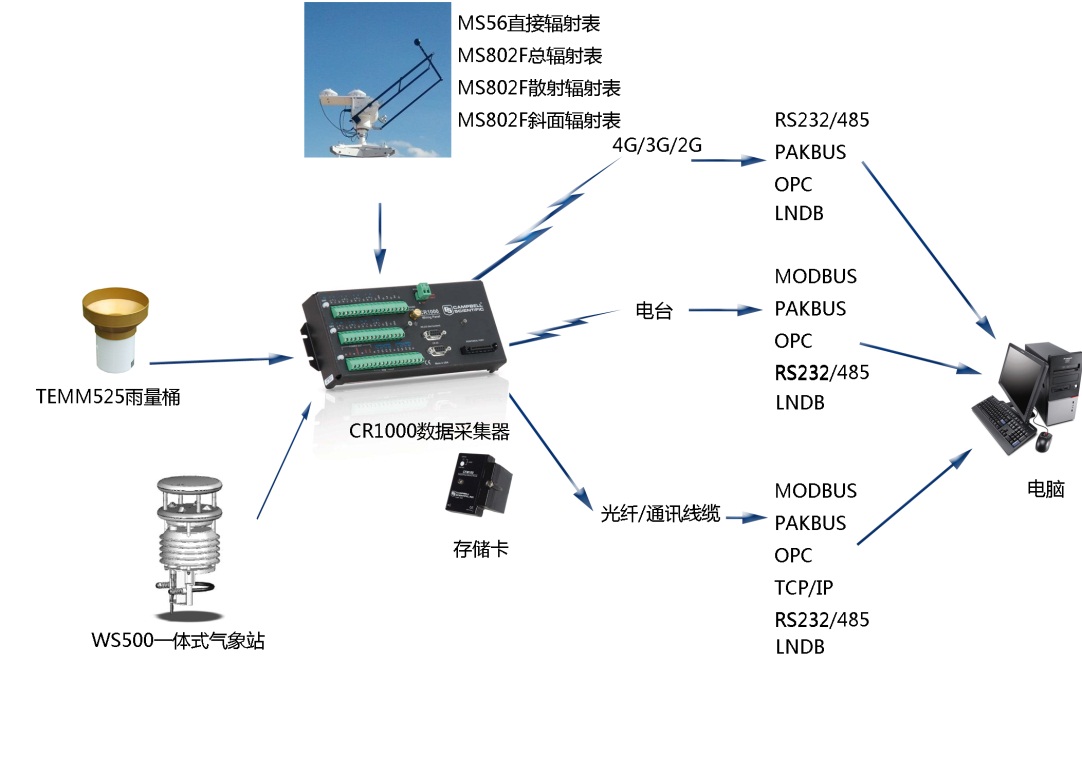

    下图给出我们可以采用的通讯方式和显示方式。
