汽车车漆(材料老化)辐射监测
|
|
CSI公司数据收集系主要用于车辆制造商，我们的系统具有多功能性、可携带性、可靠性等特点，通过数据采集器连接各种信号传感器，这里主要介绍车漆监测的辐射传感器(KIPPZONEN公司)，通过该数采用户可以获得精确的、始终如一的的数据，系统可以在极端环境中使用.
系统优点 ● 耐用的设计使车辆测试系统可以经受振动、撞击和极端温度的影响 ● 通讯可选择直接连接PC或笔记本电脑，还有很多无线通讯方案 ● 多功能的系统可提供多种测量通道、采样频率和物理尺寸 ● 扩展板和其它外围设备可以用于扩展系统 ● 系统持续期——众多用户已经连续使用了15年 数据收集 我们提供了全部范围的数据收集系统，系统的扫描频率可以通过程序调整，从几个小时采集一次到每秒钟测量100000次均可实现，根据系统的类型而定，测量类型、处理运算法则、记录间隔均可变编程控制

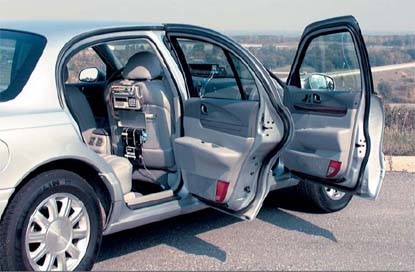

车辆测试传感器 大部分的传感器可以直接连接到我们的数据采集器上，消除了高成本的外接信号条件。测量的通道类型包括模拟量（单端和差分），脉冲计数，开关激发，连续模拟量输出，抗混叠滤波器，以及数字I/O。 我们的系统包含的典型传感器：热电偶，压力变送器，脉冲计数器，流量变送器，电位计，张力计，压力盒数字开关，加速度计，LVDTs，以及倾斜传感器。我们配置的数据采集器有CR9000X系列和 CR9000系列，允许用户选择适合通道类型模块我们的VDAS上的大多数通道的类型和数量均适合用户的应用，还可以通过扩展板和其它外围测量设备来扩展通道数量和类型。 |
下面主要针对汽车车漆(材料老化)测试传感器介绍：
1. 辐射传感器CMP11和CMP10
CMP10和CMP11则拥有质量更高的玻璃罩以及重新设计的具备温度补偿的探测器，具备更快的相应速度、更高的精度，能满足更高级别应用到要求。CMP21与CMP11类似，但拥有经过优化的独立的温度补偿器。CMP22则在CMP21的基础上换装高质量的石英保护罩，具备更大的光谱量程和更高的精度、稳定性，其性能已优于WMO的“次基准（Secondary Standard）”级标准，可用于标定其他低等级的短波辐射传感器，是目前Kipp&Zonen乃至世界范围内优秀的短波辐射传感器。
|
|
CMP11/CMP10 |
CMP21 |
CMP22 |
|
|
ISO标准等级 |
||||
|
光谱波长（50%点） |
285~2800nm |
285~2800nm |
200~3600nm |
|
|
热辐射偏移（200W/m²） |
<7W/m² |
<7W/m² |
<3W/m² |
|
|
温度偏移（5K/h） |
<2W/m² |
<2W/m² |
<1W/m² |
|
|
方向误差 （在80º，1000W/m2时） |
<10W/m² |
<10W/m² |
<5W/m² |
|
|
<1% （-10℃~40℃） |
<1% （-20℃~50℃） |
±0.5% （-20℃~50℃） |
||
|
非稳定性（年变化） |
<0.5% |
|||
|
非线形误差（100~1000W/m2） |
<0.2% |
|||
|
倾斜误差（0~90°,1000W/m2） |
<0.2% |
|||
|
<0.1° |
||||
|
最大辐射强度 |
4000W/m² |
|||
|
灵敏度 |
7~14μV/W/m² |
|||
|
信号输出（0~1500W/m2） |
0~20mV |
|||
|
光谱选择性（350~1500nm） |
<3% |
|
||
|
视角 |
180° |
|
||
|
工作环境 |
-40℃~80℃，0~100%RH |
|
||
|
防护等级 |
IP67 |
|
||
2、SMP系列智能型短波辐射传感器
SMP系列智能型短波辐射传感器是荷兰Kipp&Zonen公司新推出的一种用于测量短波辐射的系列产品，它基于Kipp&Zonen经典的CMP系列短波辐射传感器改进而来。相较于以往的CMP系列短波辐射传感器，SMP系列增加了智能型数字信号处理接口，能够提供标准化的工业模拟输出信号。
Kipp&Zonen开发的智能型数据接口支持Modbus数据通讯协议，可用于连接可编程逻辑控制器（PLC’s）、逆变器、数字控制设备和新一代数据采集器。该接口有0~1V电压输出和4~20mA电流输出两种类型，都配有Modbus协议的双线RS-485接口。传感器还标配10m高品质电缆。
SMP11拥有高质量的双层圆球玻璃罩以及增强热质量流量计，具有更精细的设计和更优良的性能。
主要技术参数
|
SMP11 |
|
|
ISO标准等级 |
|
|
光谱范围 |
285~2800nm |
|
响应时间（63%） |
<0.7s |
|
响应时间（95%） |
<2s |
|
热辐射偏移（200 W/m2时） |
<7W/m2 |
|
温度偏移（5K/h） |
<2W/m2 |
|
非稳定性（年变化） |
<0.5% |
|
非线形误差（100~1000W/m2） |
<0.2% |
|
方向误差（≤80°1000 W/m2） |
<10 W/m² |
|
温度响应（-20℃~50℃） |
<1% |
|
温度响应（-40℃~70℃） |
<2% |
|
倾斜误差（0~90°,1000W/m2） |
<0.2% |
|
串行输出 |
RS-485 Modbus -400~4000 W/m2 |
|
数字输出范围 |
0~4000 W/m2 |
|
水平泡精度 |
<0.1° |
|
光谱选择性（350~1500nm） |
<3% |
|
视角 |
180° |
|
供电 |
5~30VDC |
|
电压输出 |
|
|
电流输出 |
4-20mA，0~1600 W/m2 |
|
功耗 |
55mW（电压）；100mW（电流） |
|
工作环境 |
-40℃~80℃，0~100%RH |
|
防护等级 |
IP67 |
3、CUV5宽波段紫外辐射传感器
Kipp&Zonen CUV5宽波段紫外辐射传感器是原CUV4的升级型号，主要应用于气象观测、材料测试、照明监测以及用太阳模拟器进行的老化实验等领域。高品质的保护罩和散射器为CUV5提供了优异的方向灵敏度，传感器能够以坐标曲线的方式直观显示测量数据。全密封的防水设计既使其能够在各种恶劣环境下正常工作，也使仪器的安装、维护工作变得十分方便。CUV5标配10米电缆。
主要技术参数
光谱波长：280~400nm
输出范围：0~400 W/m2
灵敏度：300~500μV/W/m2
最大辐射强度：400W/m2
响应时间：<1s
方向误差：<5%（80°时）
非稳定性（年变化）：<5%
非线性：<1%
温度依赖性：-0.1%/℃
阻抗：10 kΩ
工作温度：-40℃~80℃
电缆：10m（标准），25m或50m（可选）
4､CM4高温日射强度计
CM4高温日射强度计可在-40℃~150℃的极端温度环境下对太阳辐射或人造光辐射进行测量。CM4最大辐照度可达4000W/ m²，所有组件均经过特殊设计与严格挑选，其标配的10m数据线也具有耐高温能力，确保了仪器在高温与高辐照条件下的稳定工作。
CM4既内置有一阶温度补偿，也可以采用Pt-100温度传感器来获知测量环境信息，以进行数据修正，提高测量精度。
主要技术参数
ISO标准等级：二级（Second Class）
光谱范围：300~2800nm
响应时间：<2.5s（63%）；<8s
灵敏度：4~10μV/W/m²
热辐射偏移（200 W/m2时）：<15W/m2
温度偏移（5K/h）：<4W/m2
非稳定性（年变化）：<1%
方向误差（≤80°1000 W/m2）：20 W/m²
光谱选择性（350~1500nm）：<3%
最大辐照度：4000W/ m²
温度响应：<3%
倾斜误差（0~90°,1000W/m2）：<1%
视角：180°
工作环境：-40℃~150℃，0~100%RH
防护等级：IP67
