CR3000车载数据采集系统


1概述

CR3000车载数据采集系统由1CR3000数据采集器、1DCDC18R电源转化模块、3AM25T扩展板组成,系统采用内部集成,可以外接多个压力传感器,转速传感器和电压和电流传感器,75K型热电偶,另外有1个系统供电接口(DC11-16V)和压力供电数采接口(12V)。本系统可以直接利用汽车前端的点烟器的电压来给系统充电,自动采集数据并记录,同时支持实时数据监控和图形监控,可以通过与笔记本电脑相连自动下载数据,具有多功能性、便携性和可靠性三大特点。

仪器的核心部件采用美国Campbell公司的CR3000数采,该数采支持-40~+80℃的宽温范围,同时数采集成有液晶显示屏,可以实时查看数据。

系统的扩展板同样使用Campbell公司的AM25T扩展板,可以同时扩展25组差分通道。

DCDC18R模块用于将点烟器的电压DC12V转化为稳定的DC18V电压,具有防浪涌、光隔、稳压功能,从而保证仪器的正常工作。

仪器接口使用航空插头,具有易插拔,经久耐用的特点。

   2、具全配件介绍

CR3000数据采集器

可应用于复杂环境和汽车采集系统中,具有自动采集功能,集成液晶字母键盘,支持128*64像素图形显示,支持在线类似Basic的语言编程,使用LoggerNet软件,具有128KbRAM内存用于运行程序,具有4M RAM用于储存数据,支持CF卡扩展,最大可达到16G

规格

模拟信号输入: 28个单端或者14组差分,独立配置

脉冲输入通道: 4

开关电压激发通道: 4

开关电流激发通道: 3

开关12V通道: 2

数字控制 I/O 通道: 8

持续模拟输出通道: 2

SDI-12 通道: 4

扫描频率: 1667 Hz

串口RS232: 1

PC卡类型: 类型I, II, III

模拟电压精度: 0.4uV

A/D转换位: 16

工作温度:-40·C+80·C

DCDC18R电源转化模块:

输入:DC11——16V

   输出:DC18V

最大输出电流:1A

最大输入电流:2.25A

电源转化效率:80%—90%

工作温度:-40C—— +60.C

Am25T扩展板:

供电:9.6V——16V(正常12V

  功耗:1mA

  唤醒电压:3.5V5V7V最大)

  工作温度:-40C—— +80.C

  工作湿度:095%

  规格:

  长:30.5cm

  宽:5.10cm

  高:15.3cm

  重量:0.91kg

PS100充电控制器:

输入电压:15-28V直流或18V交流

温度补偿范围:-40-60ºC

充电电流:1.2A

3仪器的使用与维护

   3.1、使用

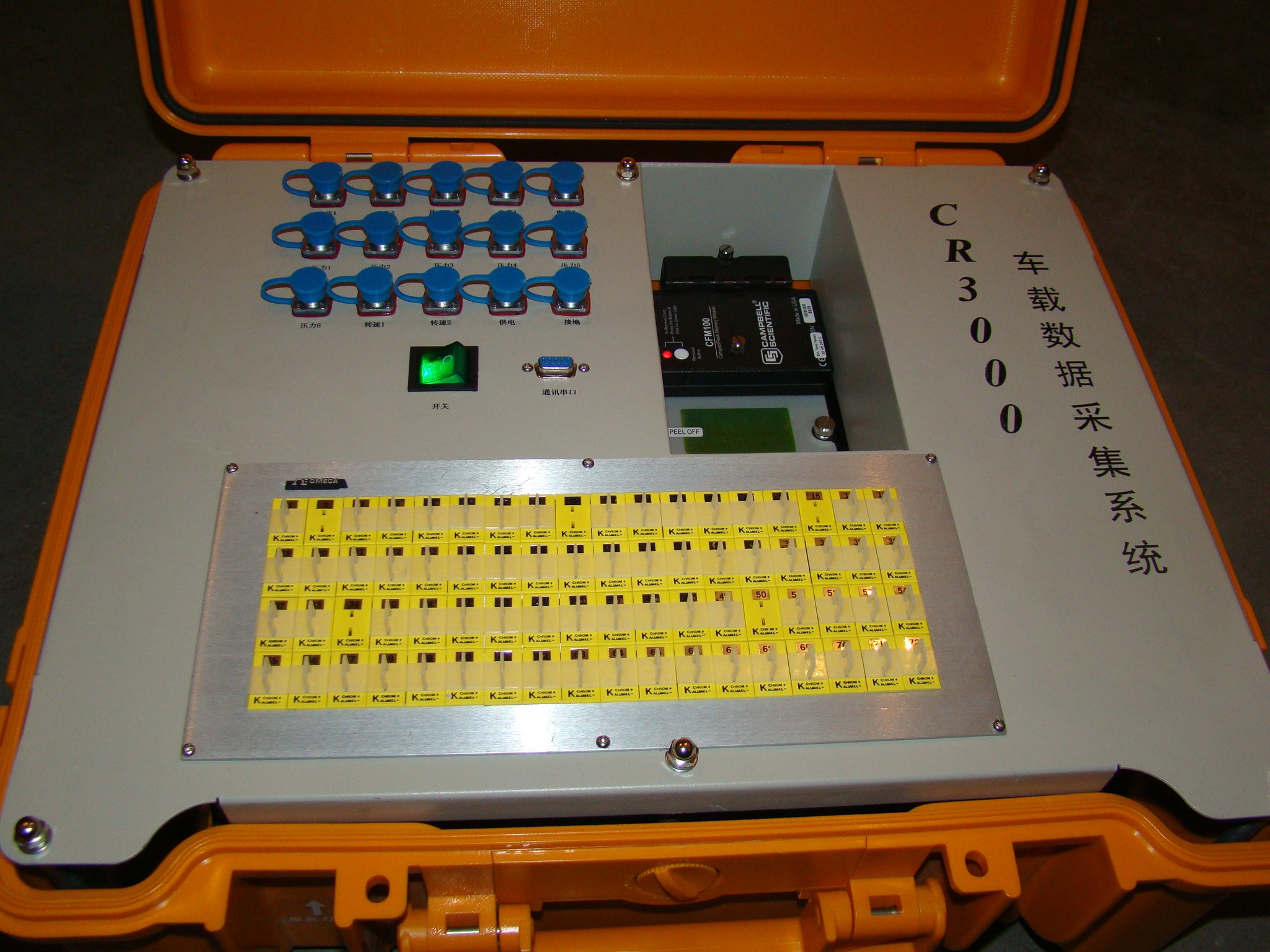

    测量时将车载测量系统的黄色机箱盖打开,在面板的右侧航插区域找到要连接的相应传感器插座,连接需要测量的传感器。(注意:在插接航插时,插头和插座上都能看到一个红点,插头和插座的红点要相对应才能插接,不然会造成插头损坏),面板左侧插好1-72K型热电偶连接好(注意:插头的大小方向),插头和供电口连接好后再打开系统的电源开关。

压力供电插座为直流12V输出,供给气压传感器电源的接口。


采集器供电插座为直流11V-16V输入,供C35000采集器7Ah电池充电用接口。

接地插头为车载测量系统的接地。

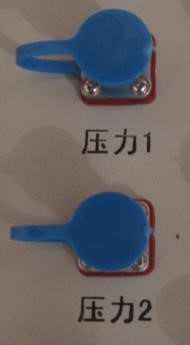

压力1和压力2插头为压力传感器的信号输入接口


光照插头为光照传感器的信号输入接口

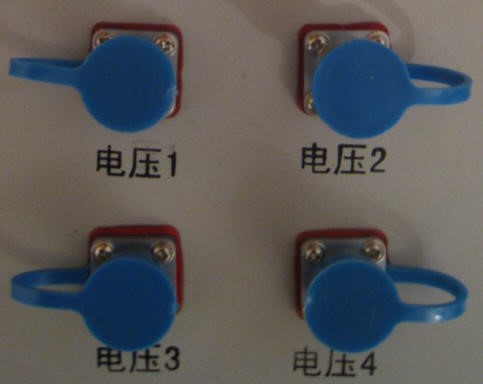

电压1234插头为4个(直流0-30V)电压信号输入接口

通讯端口为loggernet软件和车载测量系统的通讯用接口。

开关为车载测量系统的电源开关。

2、维护

本套仪器使用时,需要较少的维护,注意不要将仪器面板的接口堵塞,不用时要将K型热电偶和航插的插座插上防尘冒。注意不要重压和摔碰。建议客户使用完后,如果长时间不用,将系统自带的电池充满。
