F-LL100雷达式水位流速传感器
1、概述

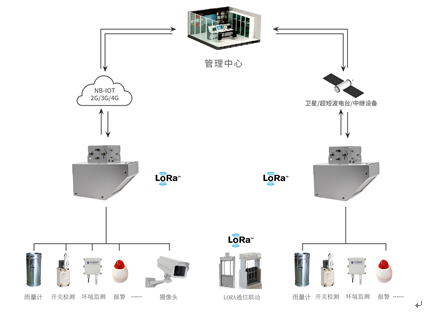

雷达流量计F-LL100是一款基于微波技术的全自动流量计和RTU采集通讯功能，将雷达液位计和流速的采集数值与水动力模型流量算法结合，实现断面流量及累计流量计算，实现水体水位、流速测量，流量计量，RTU采集、存储、传输与2G/3G/4G/LoRa等通信功能，广泛适用于现有水利水文项目的流速监测，流量监测等。
2、产品特点
遵循标准
u SLT 180-2015水文自动测报系统设备遥测终端机
u SLT 102-1995 水文自动测报系统设备基本技术条件
u SL61-2003 水文自动测报系统技术规范
u SZY203-2016 水资源监测设备技术要求
u SZY205-2016 水资源监测设备质量检验
符合规约
◆《水文监测数据通信规约》
◆《水资源监测数据传输规约》
主要功能
u 雷达水位、流速精准测量，完善流速计量算法
u 支持水文、水资源协议上报
u 支持RTU功能，可采集、控制、联动第三方传感设备
u 支持2G/3G/4G/NB-IOT/LoRa等多种通信方式
u 本地存储水位、流速、流量和其他数据
u 实现对电源电压、设备状态的自检，分析计量故障等信息，及时发现计量异常
u 低功耗设计，待机功耗低于1mA
u 支持远程升级功能
u IP67防护等级，体积小巧、安装方便
u 支持蓝牙配置、查询和调试（可选）
稳定可靠
u 内置看门狗，保证系统长时间稳定运行
u 采用完备的防掉线机制，保证终端永远在线
u RS232/RS485 接口内置15KV ESD 保护
u SIM/UIM卡接口内置15KV ESD 保护
u 电源接口内置反相保护和过压保护
u 宽电压输入（DC7~36V）
u 宽温设计（-35～75℃）
u 采用航空头接口，紧固不脱落
u IP67防护等级，防腐蚀
u 防雷保护
标准易用
u 阵列天线，体积小，重量轻，安装方便
u 采用标准接口，特别适合于工业现场应用
u 方便的系统配置和维护接口
u 支持串口和远程软件升级
u 提供2个485通讯接口、1个RS232调试接口、1路4~20mA电流信号输出接口、1路模拟量输入接口、1路开关量输入接口、1路雨量计接口及1路受控电源输出接口。
u 支持串口和远程软件升级
u 支持设备状态自动上报功能
产品特点
◆一体化设计：集雷达流量计与遥测RTU为一体，实现液位、流速精准测量，支持水文/水资源数据的采集、存储、显示、控制、报警及上报等功能。
◆工业级设计：宽温设计，耐高低温，耐强电磁干扰。适用于各种恶劣的现场。采用完备的系统保护机制和防掉线机制，保证终端永远在线。
◆接口丰富、标准易用：提供2个485通讯接口、1个RS232调试接口、1路4~20mA电流信号输出接口、1路模拟量输入接口、1路开关量输入接口、1路雨量计接口及1路受控电源输出接口。
◆大容量数据存储空间：提供16MB的内部FLASH，可存储10年以上的采集数据。
◆多种通信方式：GPRS/CDMA/3G/4G /LoRa/NB-IoT为主传输通道、短信为备份传输通道；可选北斗、卫星、PSTN、超短波、微波、ZigBee等通信方式。
◆低功耗设计：支持多种工作模式（包括自报式、查询式、兼容式等），最大限度降低功耗。
◆本地配置方式：手机蓝牙APP和串口配置方式。
◆远程管理功能：支持远程参数配置（同时支持平台配置方式和短信配置方式）、远程程序升级。提供功能强大的中心管理软件，方便设备管理（可选）。
3、技术参数
工作参数
|
项 目 |
内 容 |
|
供电电压 |
DC7~36V |
|
电流（12V输入） |
自报模式：待机<1mA, 工作功耗<100mA 兼容模式: 工作功耗<100mA |
|
工作温度 |
-35℃～75℃ |
|
存储温度 |
-40℃～80℃ |
|
湿度 |
95% RH 无凝露状态 |
|
保护等级 |
IP67，防腐蚀 |
|
通信方式 |
RS-232、RS485、4～20mA(可选)，2G/3G/4G,BT,LoRa(可选) |
测量参数
|
项 目 |
内 容 |
|
|
水位指标 |
||
|
测距量程 |
30m |
|
|
测距精度 |
±2mm |
|
|
测距分辨力 |
1mm |
|
|
盲区 |
50cm |
|
|
雷达频率 |
24GHz |
|
|
雷达波扩散角 |
5° |
|
|
流速指标 |
||
|
测速范围 |
0.2-18m/s |
|
|
测速精度 |
±0.05m/s |
|
|
测速分辨力 |
1mm/s |
|
|
雷达频率 |
24GHz |
|
|
俯仰角范围 |
30～60° |
|
|
角度精度 |
±1° |
|
|
角度分辨率 |
0.1° |
|
|
雷达扩散波束角 |
12° |
|
4G模块参数
|
项 目 |
内 容 |
|
标准及频段 |
LTE FDD: B1, B3, B5, B8 LTE TDD: B38, B39, B40, B41 TD-SCDMA: B34, B39 UMTS: B1, B8 EV-DO: BC0 CDMA 1x: BC0 GSM/GPRS/EDGE: 900/1800 MHz |
|
无线速率 |
GPRS：Max 85.6Kbps(DL) / Max 85.6Kbps(UL) CDMA：Max 3.1Mbps(DL)/Max 1.8Mbps(UL) WCDMA：DC-HSPA+，Max 42Mbps(DL)/Max 5.76Mbps(UL) TD-SCDMA：Max 4.2Mbps(DL)/Max 2.2Mbps(UL) FDD-LTE：non-CA cat4, Max 150Mbps(DL)/Max 50Mbps(UL) TDD-LTE：non-CA cat4 ,Max 130Mbps(DL)/Max 35Mbps(UL) |
|
功率等级 |
GSM850：+33dBm (Power Class 4) EGSM900：+33dBm (Power Class 4) DCS1800：+30dBm (Power Class 1) PCS1900：+30dBm (Power Class 1) EDGE 850MHz：+27dBm (Power Class E2) EDGE 900MHz：+27dBm (Power Class E2) EDGE1800MHz：+26dBm (Power Class E2) EDGE1900MHz：+26dBm (Power Class E2) TD-SCDMA：+23dBm (Power Class 3) CDMA 1X/EVDO：+23dBm (Power Class 3) UMTS：+23dBm (Power Class 3) LTE：+23dBm(Power Class 3) |
|
接收灵敏度 |
<-109dBm |
BT参数
|
项 目 |
内 容 |
|
工作频段 |
2.4GHz，ISM频段 |
|
蓝牙版本 |
蓝牙V4.2 |
|
通信速率 |
8KB/S（Android） 6KB/S（IOS） |
|
发射功率 |
7dBm |
|
接收灵敏度 |
-92dB at 0.1% BER |
LORA参数
|
项 目 |
内 容 |
|
标准及频段 |
支持433/470/780/868/915MHz |
|
通信距离 |
• 室内/市区通信距离:1km • 户外/视距通信距离:3.5km |
|
发射功率 |
20dBm(100mW) |
|
接收灵敏度 |
<-140dBm |
|
通信理论带宽 |
6级可调（0.3、0.6、1.0、1.8、3.1、5.5Kbps） |
|
信道 |
32 |
|
最大串口缓存 |
4K Bytes |
硬件参数
|
项 目 |
内 容 |
|
CPU |
工业级32位通信处理器 |
|
FLASH |
512KB |
|
SRAM |
256KB |
|
SPI FLASH |
16MB |
接口类型
|
项 目 |
内 容 |
|
串口 |
串口参数如下： • 数据位： 8位 • 停止位：1位 • 校验：无校验 •波特率：2400、4800、9600、19200、38400、57600、115200bps |
|
天线接口 |
标准 SMA 阴头天线接口，特性阻抗 50 欧 |
|
SIM/UIM卡接口 |
标准的抽屉式用户卡接口，可自适应1.8V和3V SIM/UIM卡 |
|
应用接口 |
2路RS485通讯接口，内置15KV ESD保护 |
|
1路RS232调试接口，内置15KV ESD保护 |
|
|
1路4-20mA电流信号输出（可选） |
|
|
1路受控电源输出接口（与输入电源电压一致） |
|
|
1 路雨量计接口 |
|
|
1路模拟量输入接口（支持 4-20mA 电流信号输入，可选 0-5V 电压信号输入） |
|
|
1路开关量输入接口 逻辑 0：湿节点（0-3VDC）或干节点导通 逻辑 1：湿节点（5-30VDC）或干节点断开 |
外观参数
|
项 目 |
内 容 |
|
液位计尺寸 |
115mm(L)*115mm(W)*59mm(H) |
|
支架尺寸 |
120mm(L)*55mm(W)*92mm(H) |
|
重量 |
约1Kg |
|
外壳材料 |
铝合金 |
