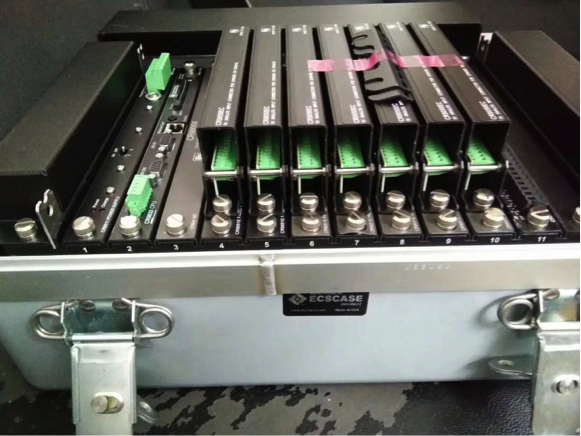

车载测试CR9000X数据采集系统
概述
CR9000X测量和控制系统可以以高达100KHz的采样速率和16位分辨率进行测量。基础系统包括CPU、电源和A/D模块。用户可通过插入多达9个I/O模块（CR9000XC为5个）对系统进行配置，以满足特定测量应用的要求。相关应用的RTDAQ软件，以不同的窗口近乎实时地监控数据采集器的数据，包括：快速绘图、柱状图查看、FFT查看、表格数据显示以及散点图。
主要参数
|
通道数量 |
28 个（每个 9050 模块或 9055 模块） |
|
扫描速率 |
4500Hz |
|
最大输入电压 |
±5000mV（9050 模块） ±50V（9055 模块） |
|
模拟电压分辨率 |
0.76μV |
|
A/D 位数 |
16 |
|
输入阻抗 |
2.5Gohm |
|
触发模式 |
100,000Hz |
|
脉冲通道 |
12 个（每个 9070 模块） |
|
激发通道 |
10 个（每个 9060 模块） |
|
激发电压 |
±5000mV |
|
连续模拟输出（CAO）通道 |
6 个（每个 9060 模块） |
|
数字端口 |
8 个输出（每个 9060 模块） 16 个输出（每个 9070 模块） |
|
电压要求 |
9.6~15Vdc |
|
程序内存 |
256K 闪存 |
|
数据内存 |
表格格式 |
|
工作温度 |
-25~+50℃（标准），-40~+70℃（扩展） |
|
尺寸 |
ENC 9L：40.0×24.8×20.3cm ENC 9F：45.7×34.3×22.9cm CR9000XC：25.4×27.9×22.9cm |
|
重量 |
ENC 9L：13.6kg ENC 9F：19.1kg CR9000XC：12.3kg 可替换电池：2.9kg 附加模块：0.5kg |
应用领域
适合多个需要高速采样（可高达 100KHz）或大量高分辨率通道的应用领域，如车辆监测和测试、结构和地震监测、航天航空、地球技术、矿业、机械测试、实验室等
车辆监测和测试
CR9000X（C）的多功能、坚实性设计和低能量需求使它非常适合于车辆监测。它可以提供高温高寒、高海拔、远离公路和乡间的性能测试。它可以与我们的SDM-CAN接线板、SV8Plus GPS 接收器和DSP4显示器兼容。车辆监测和测试中常用的兼容传感器包括热电偶、压力传感器、GPS 接收器、脉冲提取器、流量传感器、电位计、应变计、负载单元、数字开关、加速计、LVDTs和倾斜传感器。绝大多数传感器可直接连接到CR9000（C），而无须进行昂贵的外部信号修整。
常规测量包括：
※ 挂：支柱压力、弹簧弹力、偏移、支撑点压力、偏转、
※ 料系统：线路和箱内压力、流动、温度、定时注入
※ 适度控制：环境和供给空气温度、太阳辐射、风扇速度、吹风机气流、交流开与关、制冷剂压力、舒适节奏
※ 车：线路压力、踏板压力和偏移、ABS、流体和衬垫温度
※ 动机：压力、温度、曲柄位置、RPM、起动时间、油泵气穴现象
※ 通车辆：底盘监测、道路噪音、牵引、车辆位置/速度、方向盘、气囊、热冷浸透、风道、CANbus、雨刷速度/趋向、车辆电路负载
