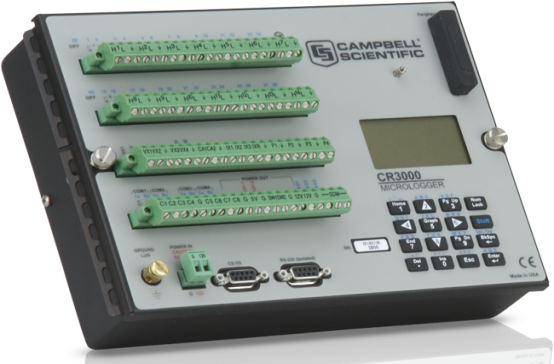

CR3000数据采集器


CR3000 数据采集器

采集器的测量组成包括:控制电路,通讯端口,键盘显示器,电源,手动传输。采集器的功耗很小,在野外可以由一个支流电源供电。



特点

※ 程序执行频率可达到100Hz

16位数模转换

16位微型控制器,32位内部CPU

※ 温度补偿实时时钟

※ 随着时间过去和温度的变化,系统可后台标定

GDT输入保护

※ 数据存储为表格格式,包含时间和记录号码

4M内存

※ 电池支持的SRAM和时钟确保当CR3000与电源断开后,程序和数据不会丢失,时钟保持精确时间

4个独立的COM端口或者SDI-12测量串口传感器



传感器连接

模拟输入:28个单端通道,14个差分通道,电压测量;16位分辨率,5组软件选择电压范围

连续脉冲通道:424位脉冲通道测量开关量,高频脉冲,或者低位交流

数字控制口:8个多功能数字控制口,包括数字控制输出,接口,连续脉冲,开关量,频率/周期测量,定时采集,SDI-12通讯,115.2kbps串口传感器通讯。3个附加SDM设备测量端口。

连续模拟输出:2个连续模拟输出,提供电位显示或者比例控制器

开关激发输出:4个开关电压输出和3个开关电流输出,为比率传感器/桥测量提供精确激发

连接电源:连续5伏和12伏端子,可连接传感器和非Campbell设备,212伏端子控制程序。

恶劣环境操作

标准操作范围是-2550℃;可扩展至-4085℃。CR3000 机盒采用干燥剂保护,防止湿气或者其它污染物。

数据存储能力

CR3000 提供4M闪存,主要存储操作系统,电池支持的SRAM4M内存提供给CPU,程序存储,数据存储。数据存储为表格形式,通过CFM100以及CF卡可以把CR3000的存储能力增加。



采集器程序

CR3000使用CRBasic进行编程。可以使用Short Cut程序生成器或者CRBasic编辑器创建CR3000的程序,通过4个简单的步骤即可使用Short Cut程序生成器完成CR3000的编程,它可以支持Campbell所有的传感器。CRBasic编辑器使用Basic的灵活程序结构创建更多的 CR3000 程序,Short Cut程序生成器可以被输入到CRBasic编辑器里面增加指令,或者提供Short Cut支持的其它功能。Short CutCRBasic编辑器在PC400LoggerNet数据采集器软件中都是可应用的。



通讯协议

CR3000支持PAKBUS协议,PAKBUS网络具有分布式路由功能,可以连续的评估连接。连续评估连接可优化传输的时间,在传输失败的情况下,允许自动开关去配置一个备份路由。



通讯

兼容的无线电通讯选项包括以太网,电话调制解调器(固定电话和移动电话),无线电电台,短程拖拽调制解调器,微型传输,以及多种调制解调器。在PC上或者在采集器的面板显示器上,可以现实实时数据和历史数据,并且可以把这些数据绘制成图形。通过一个RS-232电缆或者一个CSI/O 口和SC32B接口把PCCR3000连接起来。



用户还可以通过 CF 卡来传输程序/数据。CFM100 是用来支持存储程序/数据的存储卡模块,一个 SanDisk ImageMate读卡器可以把PC中的程序/数据下载到存储卡中。



通道扩展

SDM测量

SDM是可设定地址的外围同步测量设备,它可以扩展CR3000的测量和控制能力。例如,SDM可应用到增加控制端口,模拟输出,脉冲记数通道,时间间隔测量,甚至一个CANbus接口到用户的系统中。通过专用的SDM端口,多种SDM设备可以连接到一个CR3000数据采集器上。

扩展板

通过扩展板可以增加测量模拟输出传感器的数量,这些传感器连接到扩展板上,然后把扩展板连接到CR3000上。几个独立的扩展板可以连接到一个CR3000数据采集器上,CR3000可以兼容AM16/32BAM25T扩展板。



电池选项

含电池底座,碱性电池选项,碱性电池盒包括10D-cell电池,在20℃的环境温度下,具有10安时的功率。可充电电池选项可以提供一个7安时的铅蓄电池,可以通过车载充电器,太阳能板,或者交流电源进行不间断充电。如果通过一个交流电源充电,110伏交流充电器是提供给美国用户的,或者是美国意外使用110伏交流电的国家,100240伏交流充电器也是可以使用的

CR3000 规格

模拟输入:(SE1-SE28或者DIF1-DIF14

14个差分(DF)或者28个单端(SE)电压测量是单独配置的。电阻搭桥测量,热电偶测量以及频率测量可使用所有的模拟输入通道,通过 AM16/32 AM25T 扩展板扩展模拟输入通道。

范围,分辨率:16为基本分辨率,DF测量分辨率是基本分辨率的一半。

输入范围(mV)

基本分辨率(µV) DF

分辨率(µV)

±5000

167

83.33

±1000

33.3

16.67

±200

6.67

3.33

±50

1.67

0.83

±20

0.67

0.33

精度:±(0.04%读数+偏移),040

      ±(0.07%读数+偏移),-2550

      ±(0.09%读数+偏移),-4085℃(仅-XT

测量速率:包括250µs的工程单位转换时间,因为电压测量,CR3000使输入信号一体化。

综合型号

综合时间

设置时间

标准测量

总时间分辨率

250

250µs

200µs

~0.7ms

~1.4ms

60Hz过滤

16.67ms

3ms

~20ms

~40ms

50Hz过滤

20.00ms

3ms

~23ms

~46ms

输入电压噪音:在±20 mV 输入范围电压范围内的 DF 测量,数字方案支持更高的范围。



250µs:0.4µV

RMS50/60Hz:0.19µV RMS

普通模式范围:±5V

DC直流普通模式衰减:>100dB

正常模式衰减:70dB@60Hz当使用60Hz衰减时

持续输入电压 W/O损耗:最大±16VDC

输入电流:正常±1nA,最大±6nA@50℃;±120nA@85

输入阻抗:正常20Gohms

内置基准精确热敏电阻(热电偶测量):

THERMISTOR (for thermocouple measurements):

±0.3℃,550

±0.8℃, -4085℃(仅-XT

平均测量周期:28个单端模拟输入中的任何一个都可以用来测量平均周期,精度是±(0.01% 读数+分辨率)

输入振幅和频率:

电压增加

范围代码

信号(峰到峰)

最小(mV)2  最大 (V)2

脉冲W

最小 (µs)

最大频率

(kHz)3

1 mV

1000

200

10

2.5

200

5 mV

200

20

2

5.0

100

20 mV

50

5

2

10.0

50

50 mV

20

2

2

25.0

20



模拟输出(Vx1-Vx4Ix1-Ix3CAO1CAO2

4个开关电压和3个开关电流输出,2个连续电压输出,主动开关输出仅在测量期间。





范围

分辨率

电流源

电压

Vx:

±5V

0.17mV

Current

N/A

CAO:

±5V

0.17mV

±15mA

N/A

Ix:

±2.5mA

0.08µA

N/A

±5V



Vx & CAO 精度:

±(0.04%设置+0.5mV),040

±(0.07%设置+0.5mV),-2550

±(0.09%设置+0.5mV),-4085℃(仅-XT

Ix 精度:

±(0.1%设置+0.5µA),040

±(0.13%设置+0.5µA),-2550

±(0.15%设置+0.5µA),-4085℃(仅-XT

Vx频率扫描:开关输出提供一个可编程的扫描频率,05V的激发变送器。



电阻测量

测量类型:CR3000提供4线和6线全桥测量,2线,3线和4线半桥测量。精确的双重极性电压激发或电流激发消除了直流误差。当用于反向激发时,2个要素可以减少偏移量。



电压激发精度:至少1000mV的激发电压。

±(0.02%读数+偏移)/Vx040

±(0.025%读数+偏移)/Vx-2550

±(0.03%读数+偏移)/Vx-4085



电流激发精度:不包括桥电阻误差,至少1mA的激发电流。

±(0.02%读数+偏移)/Ix040

±(0.025%读数+偏移)/Ix-2550

±(0.03%读数+偏移)/Ix-4085



脉冲计数器(P1-P4

4个单独输入的脉冲端口,可以测量开关量,高频脉冲,或者低位交流电。每个输入为独立24位计数器(16.8×10 记数)



开关量模式:

最小开关关闭时间:5ms

最小开关开启时间:6ms

最大弹起时间:1ms打开w/o



高频脉冲模式:

启动电压:1.2µs的时间常数下的输入过滤后从0.9V2.2V

最大输入电压:±20V

最大输入频率:250kHz



低位交流电模式:内部AC耦合消除了DC偏移直至±0.5V

输入滞后:16mV@1Hz

最大交流输入电压:±20V

最小交流输入电压:

正弦波

(mV RMS)

范围

(Hz)

20

1.020

200

0.5200

2000

0.310,000

5000

0.320,000



数字控制端口(C1-C8SDM

8个数字控制端口(C1-C8)具有多种控制功能,包括数字控制输出,数字控制中断,脉冲记数,开关量,频率/周期测量,定时,SDI-12通讯。独立的异步通讯端口(UARTs)成对,C1-C2C3-C4C5-C6C7-C8可连接4对独立的Tx/Rx串口传感器。

输入状态:高,3.85.3V;低,-0.31.2V

输入滞后:1.4V

输入阻抗:100kohms

最高频率:400kHz

最大开关量频率:150Hz

输出电压(无负载):高,5.0V±0.1V;低,<0.1

输出阻抗:330ohms

附加数字端口:SDM-C1SDM-C2SDM-C3用来测量SDM设备



12V开关(SW12V

程序控制下的2个独立的12V开关,热熔电流=900mA@20, 650mA@50℃,360mA@85℃。



CE认证

标准认证:BS EN61326:2002



通讯

RS-232端口

9针:DCE(光电隔离)连接至计算机或者与非CSI调制解调器连接

COM1~COM4:四对对立的Tx/Rx控制端口(非光电隔离)

波特率:从300115.2kbps可选择

格式:78 数据位;12停止位;奇数,偶数,或者无奇偶

CSI/O端口:CSI外围设备接口

SDI-12:数字控制端口1357是独立配置的,每个端口最多可连接 10SDI-12传感器

SDM端口:CSI同步设备测量端口

外围端口:CFM100接入CF卡端口



系统

程序执行间隔:10ms0min. @10ms增量

处理器:Renesas H8S 267416CPU32位内核)

内存:2M操作系统;4M电池支持的SRAMCPU,程序存储,数据存储

时钟精度:±3分种/



系统电源

电压:1016VDC

一般电流消耗:

睡眠模式:mA

1Hz采样频率(一个快速SE测量):3mA

100Hz采样频率(一个快速S 测量):10mA

100 Hz Sample Rate (一个快速SE测量w/RS-232通讯):38mA

显示器:1mA电流消耗

背景灯:42mA电流消耗



内部电池:10Ahr碱性电池或者7Ahr可充电电池。1200mAhr锂电池给时钟和SRAM提供电源,可使用三年。

外部电池:12VDC



物理规格

尺寸:24.1×17.8×9.6 cm,端子板延伸2.2cm,端子板盖板延伸4.0cm

重量:1.6kg3.8kg,含碱性电池底座;4.8 kg,含可充电电池底座
