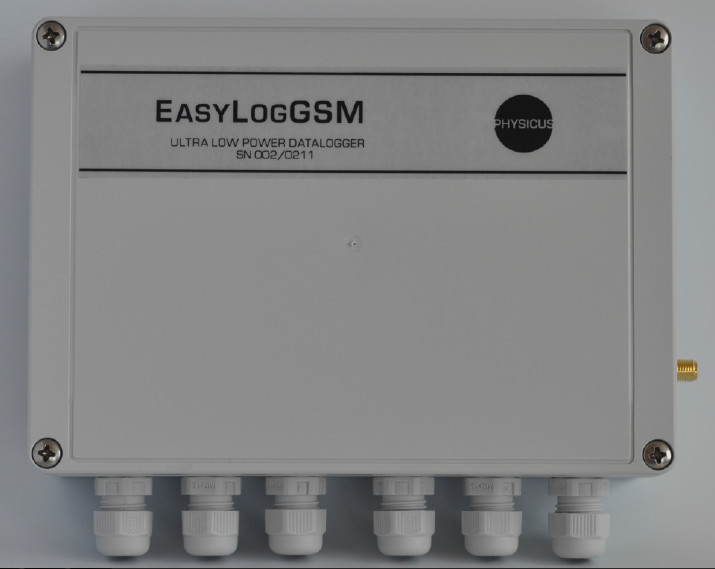

EasylogGSM 数据采集器

EasylogGSM E是一款带有模拟和数字输入的数据采集器，可同时接入多个传感器，例如辐照度传感器，空气温湿度计，雨量，风速风向等。每个输入都可以将测量值转换成工程单位。数据存储在SD存储卡上; 标准配置含512 MB存储卡，并可以扩展到4 GB。基于其高集成度的特点，EasylogGSM可以通过插入中国移动SIM卡，通过远程传输将数据直接下载到用户的计算机上，用户只需要定时查看数据即可。

EasylogGSM是气象学，气候学，新能源和农学中许多应用的理想数据记录仪。由Barani Design 公司研发。

特点：

l  体积小，功耗低。

l  集成度高，内置GSM/GPRS通讯模块

l  计算机部署后，可远程自动下载数据

l  自带存储卡512MB

l  无需编程，简单配置即可使用

技术参数：

模拟输入	4个差分24位和4个单端12位
输入范围	19 mV至2.5 V差分，2 x 2.5 V和2 x 3 V单端 mV
精确度	24位为0.05％，12位为0.1％
数字输入	4个端口，最大输入15 V，逻辑电压值3 x 3 V和1 x 0.5V
串行输入	RS-485端口，最多可连接8个Modbus485传感器
太阳能供电	太阳能电池板，电压范围12-20V，以及可充电的12伏铅酸电
供电电压	4-24Vdc
功耗	休眠期1 mA，测量期间典型值为7 mA，调制解调器开启时为50 m W
存储卡类型及时间	SD 卡 (含512MB容量，每分钟一条数据可存储最少两年数据，可扩展至4G)
通信	RS-232，USB，带外置天线的GSM / GPRS四频段调制解调器
数据下载	可远程自动下载数据，无需人为干预。
IP等级	IP65
使用温度	-40°C至+ 60°C
测量间隔（采样率）	最低1秒
自动下载	1小时-24小时/文件，并提供后续辅助软件用于数据处理



推荐配置

一、传感器配置

l  五要素气象站：

①空气温度湿度压力传感器：MeteoTemp PTH * 1

②传感器防辐射罩：MeteoShield – Professional * 1

③风速风向传感器：MeteoWind2 * 1

选配：PQS、SP lite2、CMP

l  光伏监测站

①总辐射表及支架 CMP * 1

②斜面辐射表及支架 CMP * 1

③背板温度SAF2 * 1

④空气温度湿度压力传感器：MeteoTemp PTH * 1

⑤传感器防辐射罩：MeteoShield – Professional * 1

⑥风速风向传感器：MeteoWind2 * 1

备选：⑦雨量筒：TE525MM * 1

l  BSRN系统

①直接辐射表 CMP * 1

②总辐射表 CMP * 1

③散射辐射表 CMP * 1

④斜面辐射表 CMP * 1

⑤空气温度湿度压力传感器：MeteoTemp PTH * 1

⑥传感器防辐射罩：MeteoShield – Professional * 1

⑦风速风向传感器：MeteoWind2 * 1

备选：⑦雨量筒：TE525MM * 1

二、供电配置：

①12V12AH电池

②SS-6-12V充电控制器 / 1A 12V交转直充电控制器 TC1A

③20W太阳能板及支架 /无

三、机箱选择

① L3040机箱

*如果有跟踪器需要额外配机箱用于放置充电模块及空开防雷。

四、标准配置中已经包含了：SD卡512MB和GSM通讯模块及天线，无需额外配置。
