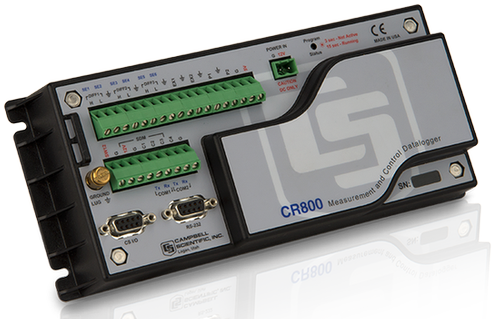

CR800数据采集器

特点

※ 4M带后备电池的SRAM内存

※ 程序执行速率可达到100 Hz

※ CS I/O和RS-232 串口通讯

※ 13位数模转换

※ 16微处理器具32位内部CPU建构

※ 实时温度补偿时钟

※ 后台时间和温变系统标定,实现精确测量

※ 单独 DAC 用于激发和测量配比桥式测量

※ 气体放电管(GDT)输入保护

※ 具时间和记录号的表格存储数据

※ 后备电池 SRAM 和时钟,确保数采器在断电情况下的数据、程序和时间的保持

※ 一个程序状态显示LED


描述

※ 两个型号的区别在于键盘显示。CR800使用的是一个外部的键盘显示器CR1000KDCR1000KD通过CSI/O端口连接到CR800上。CR850的面板上包含一个键盘显示器。


12V供电

※ 任何12VDC电源都可以作为CR800CR850的供电电源;一般情况下使用BPALK或者PS100BPALK8D-CELL电池组组成成,而PS100包括一个密封的可充电电池和一个浮充充电器,可以由太阳能板或者 AC 电源进行充电。


存储能力

※ CR800系列采集器有2M的闪存供操作系统使用,4M后备电池的SRAM内存作为CPU使用,存储程序和数据。数据存储格式为表格格式。


工作环境

※ 标准工作温度为-2550℃CR800 扩展工作温度为-5585℃CR850 扩展工作温度为-3080℃。数据采集器需要放置在一个带干燥剂的耐候机箱内,防止湿气和各种污物。


输入输出

模拟输入:     3个差分通道(6个单端通道)测量电压信号,最灵敏量程的分辨率为0.67µV

脉冲计数器:  2个脉冲通道可以记录高电平(5V方波),开关量或者低电平交流信号。

开关电压激发:2个电压输出,提供高精度的激发电压输出可实现电阻桥测量。

数字I/O端口:4个端口,提供频率测量、数字控制,以及触发控制。4个端口中的3个可以作为SDM测量端口

12V开关电压:这个非调制12V供电端子可以由程序来控制开启和关闭

RS-232 端口: PC或者笔记本电脑可以通过9RS232电缆和数据采集器连接起来

CSI/O 端口:  如果连接在数据采集器上的数据传输外围设备需要供电,可以通过CSI/O 端口获得供电。如果与PC连接,需要使用SC32B(含光电隔离)。


数据采集器编程

※ 类似Basic的编程语言可以实现数据处理和数据分析。采集器兼容的软件包括Short CutPC400LoggerNet。通过四个步骤,Short Cut可直接产生一个采集器程序。PC400LoggerNet软件支持采集器程序的创建/编辑,数据获得,以及实时监测。LoggerNet包含一个程序转换器,可以把现有的CR510 Edlog程序转换成CR800CRBasic程序。


通讯协议

※ CR800和CR850支持PAKBUS通讯协议,PAKBUS网络具有分布式路由功能


通信

※ 兼容的通信可选择以太网、电话调制解调器(有线或者移动电话)、无线电台、短程拖拽调制解调器、卫星传输以及多路调制解调器。

※  CR1000KD键盘/显示器或CR850的面板键盘显示器可以实现手动传输数据和显示传感器读数、存储值或端口状态。实时数据和历史数据也可以通过一个PC或者PDA(需要 PCconnect 或者PCconnectCE软件)现场显示,可以使用SC32B电缆和采集器的CSI/O端口连接。通过RS-232电缆连接可以与PC连接,如果需要光电隔离,可以采用CSI/O可和SC32B接口。


通道扩展

同步工具测量(SDM 测量)

SDM是可设定地址的附属测量设备,通过这种方式可扩展数据采集器的测量能力和控制能力扩展板使用扩展板可以增加测量传感器的数量,一个数据采集器可以控制多个扩展板。CR800CR850均兼容AM16/32AM25T扩展板。


模拟输入

※ 可独立设置的3个差分(DF)或6个单端(SE)模拟输入通道,可以使用AM16/32或者AM25T扩展板扩展CR800系列采集器的模拟输入通道。


输入参比噪音电压

输入范围

(mV)

基本

Res (µV)

250 µs 积分

(µV RMS)

50/60 Hz 积分

(µV RM S)

±5000

1330

385

192

±2500

667

192

95.9

±250

66.7

19.2

19.2

±25

6.7

2.3

1.9

±7.5

2

0.62

0.58

±2.5

0.67

0.34

0.19



精度1

±(0.06%读数+偏移量)040℃

±(0.12%读数+偏移量)-25 50℃

±(0.18%读数+偏移量)-5585℃(仅XT

250μs模拟积分:对于SE1ms

60Hz模拟积分:对于SE20ms

50Hz模拟积分:对于SE25ms

同地模式量程:±5V

直流同地模式抑制:>100dB

额定模式抑制:70dB@60Hz,当采用60Hz抑制

持续输入电压范围(无破坏):最大±16Vdc

输入电流:一般±1nA,最大±6nA@50℃±90nA@85℃

输入阻抗:20G

内部热敏电阻(热电偶参比)精度:±0.3℃,-25℃~50

±0.8℃,-55℃85℃(仅-XT


模拟输出

2个开关电压,仅在测量时激活,一次激发一个

范围和分辨率:通过编程,输出电压范围为±2.5V,精度为0.67mV

精度:±0.06% 读数+0.8mV),040

±(0.12% 读数+0.8mV),-2550℃

±(0.18% 设置+0.8mV),-5585℃(仅-XT

电流源:±25mA


电阻测量

测量类型:CR800系列采集器提供4线全桥和6线全桥公制测量,以及2线、3线和4线半桥测量。使用2个开关电压提供精密的双极性激发,消除DC误差。



频率输入范围

输入范围

信号(峰到峰)2

最小

最大3



最小

最大

脉冲

频率

±2500 mV

500 mV

10 V

2.5µs

200 kHz

±250 mV

10 mV

2 V

10µs

50 kHz

±25 mV

5 mV

2 V

62µs

8kHz

±2.5 mV

2 mV

2 V

100µs

5 kHz



脉冲计数器

两个24位输入开关量可供选择,高频脉冲或者低电平AC

每次扫描最大数量:16.7×106

开关量模式:

最小开关量开启时间:5ms

最小开关量关闭时间:6ms

最大反弹时间:1ms开启

高频脉冲模式:

最大输入频率:250KHz

最大输入电压:±20V

启动电压:过滤 1.2µs的时间常数后,从小于0.9V到大于2.2V开始记数

低位AC模式:内部AC耦合消除DC偏差至±0.5V

输入滞后:16mV@1Hz

最大AC输入电压:±20V

最小AC输入电压:

正弦波(mV RMS

范围(Hz

20

1.0~20

200

0.5~200

2000

0.3~10,,000

5000

0.3~20,000

数字 I/O 端口

4个端口,软件选择,作为二进制输入或者控制输出。也可以提供开关脉冲记数,高频脉冲记数,异步通讯(UART),SDI-12通讯,以及SDM通讯。

最大高频:400KHz

最大开关量频率:150Hz

输出电压(无负载):高,5.0V±0.1V;低,<0.1

输出阻抗:330欧姆

输入状态:高,3.853.V;低,-0.31.2V

输入滞后:1.4V

输入阻抗:100K

12V开关:1个独立的12V非调制电源可由程序控制开启或者关闭,熔断电流=900mA@20℃650mA@50℃360mA@85℃


SDI-12

※ 采集器的控制端口可配置为SDI-12异步通讯,每个端口可连接10SDI-12传感器,适合标准1.3版数据采集器SDI-12模式


CE认证

标准:BS EN61326:2002


CPU和接口

处理器:日立H8S2322处理器,16CPU32位内核

内存:2M闪存作为操作系统,2M电池支持SRAMCPU,程序和数据存储使用。

串口:CSI/O端口供CSI外围设备和CSI采集器连接,RS-232端口供计算机或非CSI调制解调器和CSI采集器连接

波特率:从300bps115.2kbps可供选择,ASCII协议是1个开始位,1个停止位,8个数据位,无奇偶

时钟精度:±3分钟/


系统供电

电压:9.616VDC

一般电流消耗:

睡眠模式:~0.6mA


物理规格

尺寸:24.1×10.4×5.1cm

重量:0.7公斤
