在平坦和复杂地形下,均具有很好的特性和极低的不确定度;

    2011年推出的精密一体成型式风杯保证了产品无与伦比的耐久性和高度一致性;

    与众不同的外形保证了产品对湍流和复杂地形的及时响应;

    具有高度耐腐蚀性,唯一适用于近海和潮间带环境的风速计。

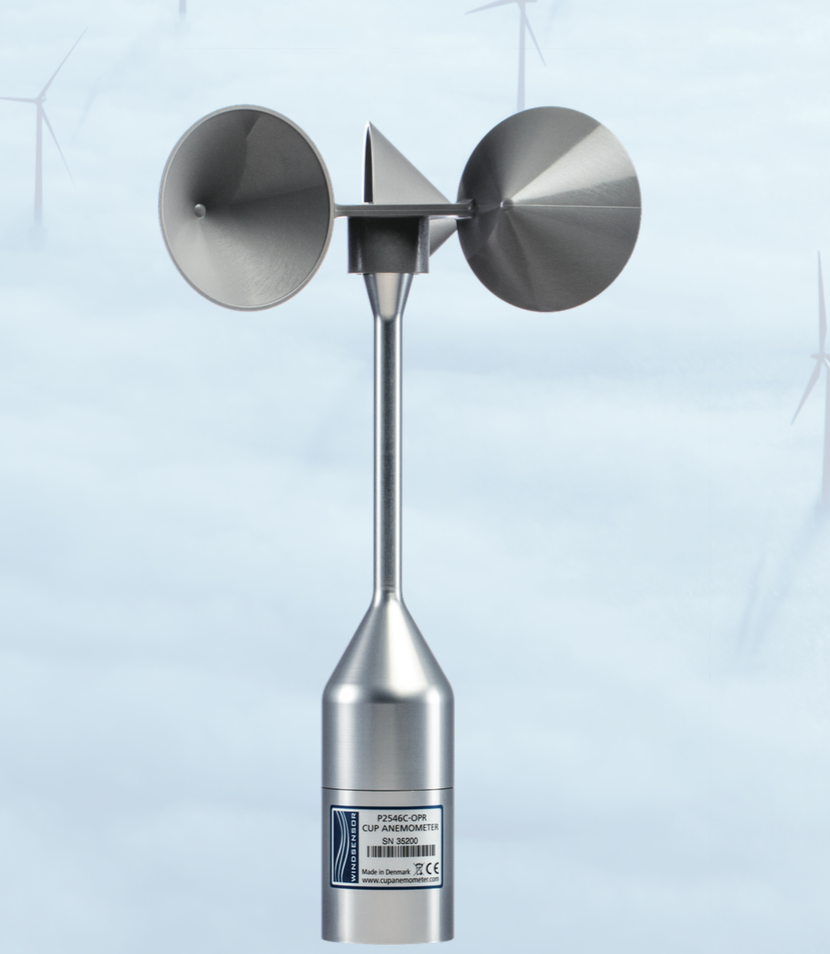

    WindSensor P2546-OPR杯式风速计满足IEC 61400-12-1标准分级的产品。



P2546-OPR风杯式风速计规格参数

概述

传感器类型

杯式风速计

应用领域

风资源评估、环境监测、气象研究、风电机组功率特性测试

风速范围

0-75 m/s

传递函数,平均

U=0.62×f+0.217 [m/s]

变化量

σ = 0.015 m/s @ 10 m/s

距离常数(63%恢复)

1.81 ± 0.04 m

启动风速

<0.3 m/s

分辨率

0.001 m/s (10分钟平均模式)

不确定度

校准

每个风速计将在符合IECMEASNET标准的风洞中独立校准

校准不确定度, uV1 k=2

0.5%

分级

Class 1.32A

Class 3.71B

Class S可用WindSensor在线计算器计算

运行标准不确定度,uV2

0.076 m/s @ 10 m/s Class A

0.214 m/s @ 10 m/s Class B

P2546A-OPR输出信号

供电电源

自激励,无需外部电源

最大开关电压

30 V

最大推荐开关电流

10 mA

串联电阻

330 Ω,1 W

P2546C-OPR输出信号

供电电源

自激励,无需外部电源

输出电压阈值

最小值50 mV(峰值-峰值)

串联电阻

600±50Ω

运行环境/物理参数

运行温度范围

-38 °C 60 °C (-31 °F 140 °F)

运行湿度范围

0 to 100%

防护等级

IP68

重量

0.36 kg

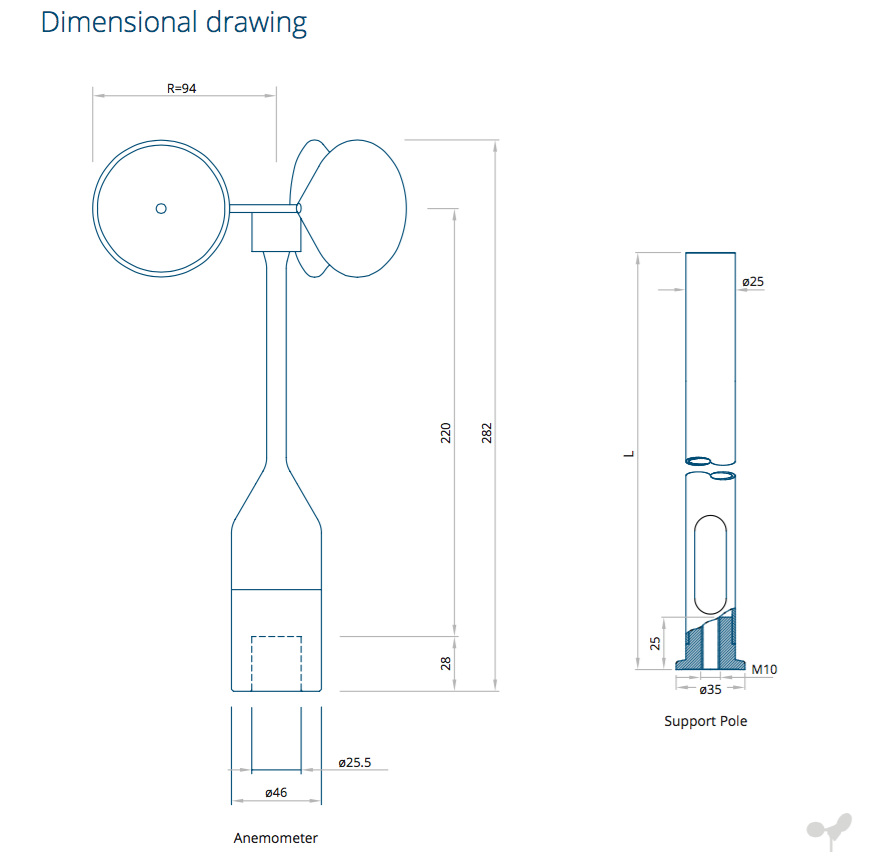

产品高度

282 mm

风杯扫掠直径

188 mm

电缆转化头型号

Lemo E Series FFA.1E.650.CTAC45 (电缆头直径 4.1-4.6 mm)

安装

安装

固定于直径25 mm的杆上

工具要求

4 mm内六角扳手
