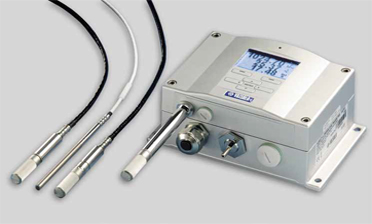

PTU300系列一体式大气压力和温湿度传感器

VaisalaPTU300将大气压力、空气温度和空气相对湿度测量传感器有机整合为一体,能同时对大气压和空气温湿度进行测量,其大气压力测量还可以提供两种不同的精度类型,方便适用于不同情况。PTU300系列一体式大气压力和温湿度传感器已通过挪威船级社(DET NORSKE VERITASDNV)认证,以及可溯源至NIST校准。

PTU300系列集成液晶显示屏,可实时显示出测量数据、测量趋势和一年内的测量历史数据,也能够显示报警信息,用户可以方便地设置报警的上下限值。您也可以为其选配网络传输模块,使该传感器接入无线/有线局域网,实现观测数据的在线传输。此外,您还可以使用USB-RJ45数据线将传感器与计算机进行直接连接。PTU300系列还支持Modbus通讯协议,可提供Modbus RTURS-485)或Modbus TCP/IP通信。标配的RS-232接口(可选配RS-485)所输出的信息兼容GPS接收机和NMEA编码格式。

PTU300的可计算量包括露点温度(Tdp)、绝对湿度(a)、混合比(x)、湿球温度(Tw)、水蒸汽压力(Pw)、焓(h)、QHN压力、QFE压力、高度修正压力HCPWMO压力趋势代码。

PTU301适用于实验室环境,PTU303可用于室外环境,PTU307具备自加热功能,可用于室外恶劣气象环境,而PTU30T则只具备大气压力和温度测量功能。



主要技术参数



压力范围

500~1100hPa(A级)

500~1100hPa(B级)

50~1100hPa

线性度

±0.05hPa

±0.1hPa

±0.2hPa

迟滞性

±0.03hPa

±0.03hPa

±0.08hPa

可重复性

±0.03hPa

±0.03hPa

±0.08hPa

准确度(20℃时)

±0.1hPa

0.2hPa

±0.3hPa

温度系数

±0.1hPa

±0.1hPa

±0.3hPa

长期稳定性

±0.1hPa

±0.1hPa

±0.2hPa

总精度(-40~60℃时)

±0.15hPa

±0.25hPa

±0.45hPa

响应时间

2s

2s

1s

相对湿度量程:0~100%RH

相对湿度精度:±1%RH0~90%RH);±1.7%RH90~100%RH

温度量程:-40~60

温度精度:±0.2℃(20℃时)

工作温度:-40~60℃(液晶屏为0~60℃)

服务端口:RS-232USB

数字输出:RS-232RS-485(可选)

继电器输出(选配):0.5A250VAC

模拟输出(选配):

电流:0~20mA4~20mA

电压:0~1V0~5V0~10V

以太网接口:RJ45IPv410/100Base-TTelnetModbus TCP/IP

WALN接口:802.11bIPv4TelnetModbus TCP/IPWEP 64/128WPA2加密方式

供电:1035VDC100~240VAC(选配)

防护等级:IP65NEMA 4
