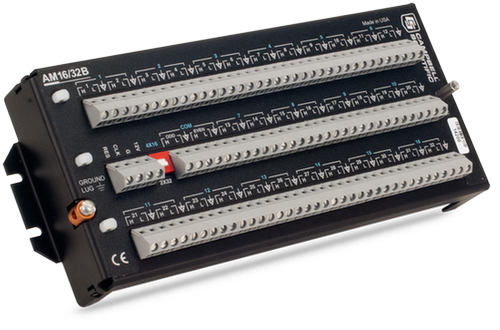

AM16/32B

16或32通道继电器式扩展板


概览

AM16/32B 扩展板可显著增加传感器的数量。与数据采集器相连接,为几乎所有类型的有线传感器提供更多的端子接口。

优势与特点

  • 明显增加了数据采集器所能测量的传感器的个数
  • 扩展板可同时连接多达32个传感器
  • 支持很多种类型的传感器,包括:热敏电阻、电位计、应变传感器、振弦式传感器、TDR反射计和土壤湿度块
  • 在长线缆行程中,减少了逐个传感器布线的成本
  • 允许使用继电地址直接跳到特定的通道 — 减少电源消耗和继电开关的损耗
  • 保护设备免受浪涌损害,在所有的输入端子上配有气体放电管,另外还有接地桩
  • 防止传感器线缆损坏,提供传感器导线的应力缓和独立布线的传感器屏蔽线
  • 消除了石膏块土壤含水量计所需要的直流电容模块,明显减少了传感器成本

技术说明

根据传感器的类型,AM16/32B 可连接16、32或48个传感器。同一个数据采集器上最多可连6个AM16/32B,这取决于控制端口和有效模拟输入的数量。

AM16/32B 扩展板一种为16*4,通过4个COM端子连接,另一种为32*2,通过2个COM端子连接。COM端子与数据采集器模拟输入,激发通道或接地端口通过线缆连接,这由传感器的情况而定。数据采集器通过2个控制端口控制跨展板,或通过一个控制端口一个激发通道来控制扩展板。

产品规格

  • 供电: 9.6 to 16 Vdc
  • 最小时钟脉冲间隔: 1 ms
  • 继电器切换时间: 20 ms
  • 继电器电阻: 0.1 Ohm
  • 最大开关电流: 500 mA.
  • 最大开关电压: 50 Vdc
  • 寿命: 107
  • CE认证: EN 61326: 1998 EN 55022: 1998 Class B
  • IEC61000-4-5,
    test level 3 (±2 kV, 2 ohms coupling impedance)
  • 重量: 680 g (1.5 lb)

尺寸

  • 不含盖板:
    22.0 x 10.1 x 6.6 cm
    (8.7" x 4.0" x 2.6")
  • 包含盖板:
    23.8 x 10.1 x 6.6 cm
    (9.4" x 3.9" x 2.3")

工作温度

  • 普通: -25° to +50°C
  • 宽温: -55° to +85°C
